Diffusion
-

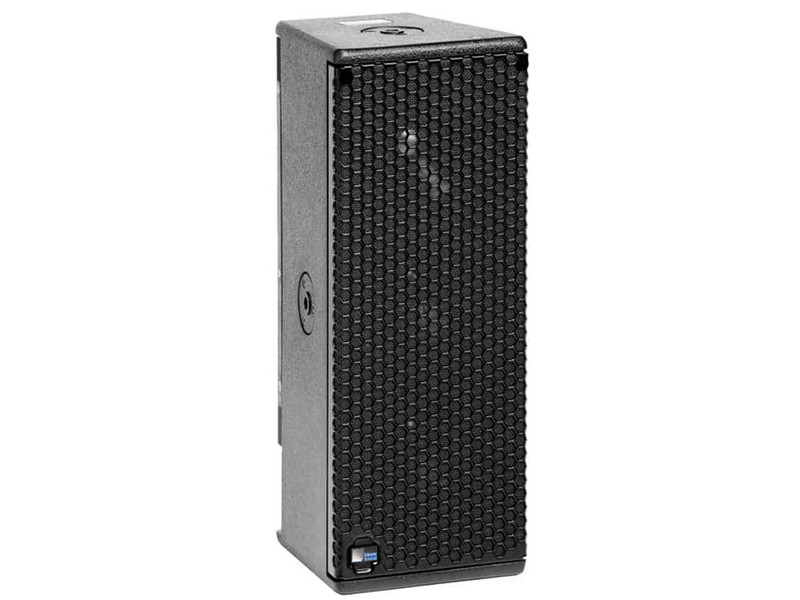

UPM-1P
POINTS FORTS ET AVANTAGES
- Fidélité et tenue en puissance exceptionnelles en regard des dimensions ultra-compactes
- Directivité large et symétrique, assurant une couverture régulière de zones d'écoute étendues
- Filtre de conception spécifique, éliminant les effets de filtre en peigne dans le médium, pour une réponse plus régulière
- Transducteur à dôme métallique, pour une restitution des aigus sans agressivité
APPLICATIONS
- Renforts en front fill et sous balcons Renfort sonore en théâtre
- Systèmes Audio/Vidéo en installation fixe et mobile
- Enceinte Surround/effets en cinéma
- Sonorisation compacte pour renfort de voix
CARACTÉRISTIQUES
Acoustiques
- Bande passante opérationnelle : 75 Hz - 20 kHz
- Réponse en fréquence : 80 Hz - 16 kHz, dans ±4 dB
- Déviation de phase : ±60° de 300 Hz à 18 kHz
- Niveau SPL3 crête maximal : 123 dB
- Gamme dynamique : >110 dB
Couverture
- Horizontale : 100°
- Verticale : 100°
Fréquence de coupure
- 1300 Hz
Transducteurs
- Grave : Deux boomers Ø 125 mm (5 pouces) Impédance nominale : 8 Ω / Diamètre bobine mobile : 25 mm / Puissance maximale admissible : 200 W (AES)6
- Aigu Un tweeter à dôme métallique, diamètre 25 mm / Impédance nominale : 8 Ω Diamètre bobine mobile : 25 mm Diamètre membrane : 25 mm Puissance maximale admissible : 20 W (AES)
Entrée Audio
- Type : À étage différentiel, symétrie électronique
- Tension maximale mode commun : ±15 V cont., référence terre pour protecion contre les pics de tension
- Connecteurs : Entrée : XLR femelle, renvoi : XLR mâle (Loop)
- Impédance d'entrée : 10 kΩ, différentielle entre les points 2 et 3
- Câblage : Point 1 : Châssis/masse via 220 kΩ, 1000 pF, réseau clamp 15 V pour obtenir un levage de masse virtuel aux fréquences audio / Point 2 : Point chaud (+) / Point 3 : Point froid (-) (sélecteur d'inversion de polarité en option)7 Coffret : Masse/terre et châssis
- Filtrage composante continue : Blocage comp. cont. diff., jusqu'à tension mode commun maxi
- Taux de réjection de mode commun (CMRR) : >50 dB, typiquement 80 dB (de 50 Hz à 500 Hz)
- Filtre HF : Mode commun : 425 kHz; mode différentiel : 142 kHz
- Filtre TIM : <80 kHz, intégré au traitement du signal
- Sensibilité d'entrée nominale : Une valeur moyenne continue de 0 dBV (1 V eff. / 1,4 V crête) active typiquement le limiteur, sur bruit rose et musique
- Niveau d'entrée : La source audio doit générer un niveau minimal de +20 dBV (soit 10 V eff. / 14 V crête) dans 600 Ω pour produire le niveau de pression sonore maximal dans la bande passante opérationnelle de l'enceinte.
Amplificateurs
- Type : Étages de sortie MOSFET complémentaires (classe AB/en pont)
- Puissance de sortie : 350 W au total
- THD, IM, TIM : <0,02 %
- Capacité de charge : 4 Ω (graves), 8 Ω (aigus)
- Refroidissement : Par convexion
Alimentation
- Connecteur : PowerCon avec renvoi
- Sélection de tension : Par sélecteur externe, 115/230 V (version sous 100 V disponible)
- Valeurs de tension acceptables : de 105 à 130 V (position 115 V) ; de 210 à 260 V (position 230 V)
- Intensité consommée :
- Au repos : 0,13 A eff. (115 V) ; 0,065 A eff. (230 V) ; 0,15 A eff. (100 V)
- Intensité maximale en continu, long terme (>10 s) : 1 A eff. (115 V) ; 0.5 A eff. (230 V) ; 1,2 A eff. (100 V)
- Pointe d'intensité 'burst' (<1 s) : 1,3 A eff. (115 V) ; 0,65 A eff. (230 V) ; 1,5 A eff. (100 V)
- Pointe extrême d'intensité, très court terme : 2.9 A crête (115 V) ; 2 A crête (230 V) ; 3,3 A crête (100 V)
- Appel de courant à la mise sous tension : 18 A crête (115 V) ; 12 A crête (230 V) ; 15 A crête (100 V)
-

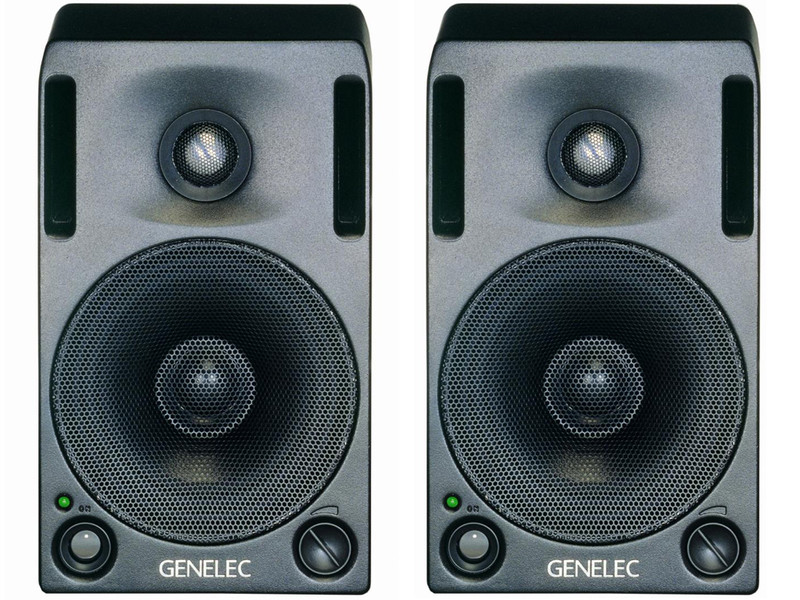

1029A
-

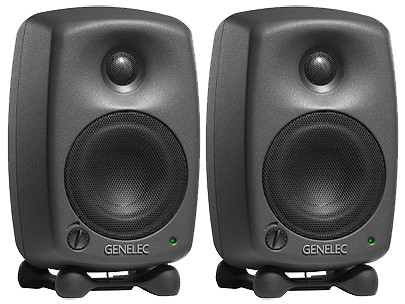

8020A
La plus compacte, idéale pour des applications nomades ou surround en espace réduit.
Ecoute bi-amplifiée 20W + 20W. Contrôle optimal de la directivité, conception améliorée de l'évent et optimisation du volume interne. -

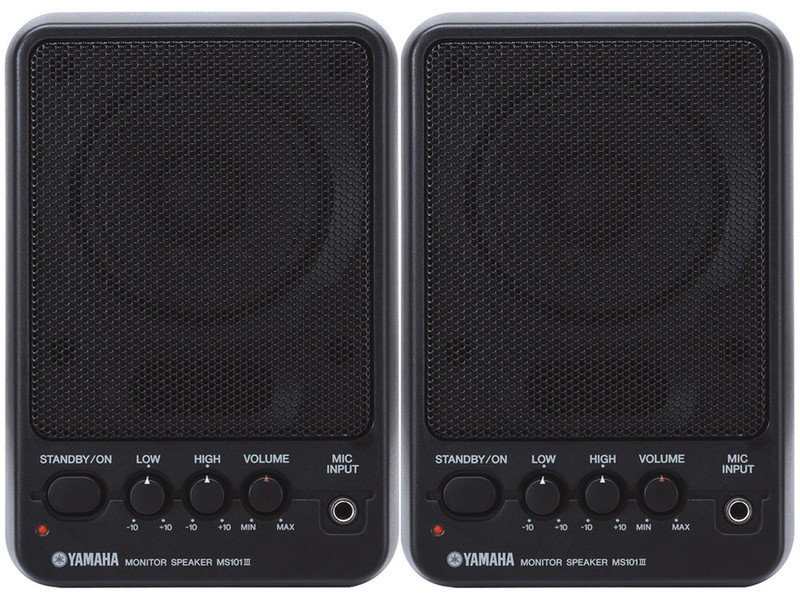

MS101II
-

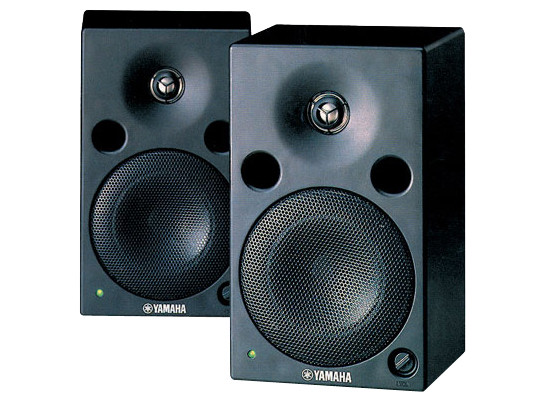

MSP5
Enceinte de monitoring active 2 voies.
Puissance :
Ampli Grave : 40 Watts.
Ampli Aigüe : 27 Watts.
Réponse en Fréquence : 50 Hz à 40 kHz -

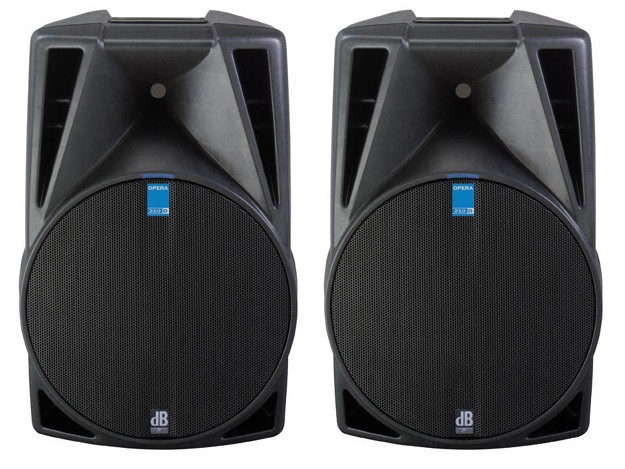

Opera 210D
Paire d'enceintes bi-amplifiées. Filtrage actif, DSP 24 bits/48kHz et amplification 150W + 50W intégrés.
-

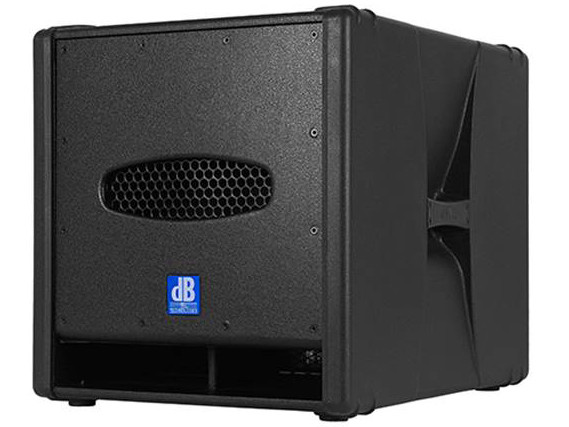

Sub 05D
Spécifications techniques
Technical Data
Speaker Type: Active Bandpass Subwoofer
Acoustical data
Frequency Response [-10dB]: 30 - 150 Hz
Max SPL: 129 dB
Directivity: omnidirectional
LF: 15 "
Amplifier
Amp Technology: Digipack™
Amp Class: Class D
Peak Power: 800 W
Processor
Controller: DSP 24 bit/ 48 kHz
Phase: 0, 180 °
Limiter: Dual Active Limiter
Crossover Frequency : 100 Hz, 24dB/Octave
System Presets: Flat, Boost
Input
Signal Input: 2x XLR
Signal Output: 2x XLR X-Over Out/ Link Out
