Interphonie

Notre système DX121 est composé de :

• une base BS121
• un belt pack BP200
• un microcasque HS15

Le DX121 supporte jusqu'à 4 BP200 ou 4 WH200 dont 1 poste en full-duplex et 3 en listen. Il dispose d'1 interface à 4 fils. C'est un système ultra portable,
polyvalent et d'une grande simplicité de mise en oeuvre.
Basé sur une technologie 2,4Ghz, il s'affranchit des interférences avec les systèmes UHF audio et intercom.
Le BP200 présente l'avantage d'un poids plume de 210 g (batterie incluse) avec un casque très confortable.

System Specifications

Frequency Range : 2400-2483.5 MHz
Frequency Response : 200 Hz to 3.5 kHz
Power Requirements : 100–240VAC, 50-60Hz or 12-14VDC
Temperature Range  : -4-131°F (-20-55°C) Typ.
4-Wire I/O : 600 Ω balanced, level adjustment
Headset I/O : 200 Ω balanced, level adjustment
Antenna Type : External, dual diversity ½-wave dipole
(R-TNC connector)
System Distortion : <2%
Communication Security : 64-bit encryption dual slot diversity
Transmission Modes : Continuous (Latched) or Push-to-Talk (PTT)



Transmitter Specifications
Type : Frequency-Hopping, Spread Spectrum (FHSS)
Transmit Power : 100mw Burst
Modulation Type : Gaussian filtered FSK, TDM
Frequency Stability : 13 ppm
Harmonics/Spurious : Exceeds FCC and ETSI specifications over temperature

Receiver Specifications

Type : Frequency-Hopping, Spread Spectrum (FHSS)
RF Sensitivity : <-90dBm w 10-3 BER
Frequency Stability : 13 ppm
Distortion : <2%
FCC License : Not Required


La CRONUS est une matrice intercom numérique modulable.

Dans cette configuration, cette Cronus est équipée en 24 ports maximum (3 cartes I/O de 8 ports,compatible avec tous les panels RTS).

Elle est équipée de 2 alim redondantes.

Toutes nos matrices sont founies avec un  PC équipé d' "AZedit" le logiciel RTS permettant leur porgrammation

Le pupitre d’ordre 16 clés à 4 directions est adapté à un large éventail d'applications intercom, telles que : studios de production de télévision, théâtres, sites sportifs, camions régie (OB), etc.

Le DKP-4016 peut être utilisé avec toutes les matrices RTS existantes. Ceci est rendu possible grâce à un ensemble complet de connecteurs, incluant GPIO. Les ports RJ45, I/O et OMNEO, module de fibre (SFP) et RJ45, permettent une connectivité complète, soit en quatre-fils analogique ou via les réseaux IP numériques. 2 entrées aux analogique sur XLR et une sortie offrent de nombreuses options de connectivité.

Le pupitre embarque la technologie IP OMNEO (rappelons que OMNEO est basée sur deux technologies clés : le composant de transmission Audio sur IP, Dante™ de Audinate® et le composant de contrôle système, OCA - Open Control Architecture). En utilisant des normes « ouvertes » au public, OMNEO offre le meilleur en matière d’interopérabilité, de flexibilité, de fiabilité, de résilience et d’évolutivité.

Comme l’ensemble de la gamme KP, le pupitre est équipé d’un afficheur couleurs haute résolution. Il offre des couleurs, un contraste, une résolution et un angle de vision bien supérieurs aux afficheurs standards. 16 clés à 4 directions offrent des fonctions Listen/Talk et niveau de point de croisement (cross point level). Le DKP-4016 offre une qualité audio supérieure totalement dénués de parasites sonores.

Un connecteur d'alimentation à verrouillage assure un fonctionnement sans incident, en particulier dans des configurations de montage mural. Les pieds en caoutchouc du dispositif offrent quant à eux une stabilité maximale.

Enfin, le DKP-4016 pourra voir ses fonctions évoluer dans le futur par l'intermédiaire de mises à jour logicielles.

Le panneau d’ordre 16 clés à 4 directions est adapté à un large éventail d'applications intercom, telles que studios de production de télévision, théâtres, sites sportifs, camions régie (OB), etc.

Le KP-4016 peut être utilisé avec toutes les matrices RTS existantes. Ceci est rendu possible grâce à un ensemble complet de connecteurs, incluant GPIO. Les ports RJ45, I/O et OMNEO, module de fibre (SFP) et RJ45, permettent une connectivité complète, soit en quatre-fils analogique ou via les réseaux IP numériques. 2 entrées aux analogique sur XLR et une sortie offrent de nombreuses options de connectivité.

Le pupitre embarque la technologie IP OMNEO (rappelons que OMNEO est basée sur deux technologies clés : le composant de transmission Audio sur IP, Dante™ de Audinate® et le composant de contrôle système, OCA - Open Control Architecture). En utilisant des normes « ouvertes » au public, OMNEO offre le meilleur en matière d’interopérabilité, de flexibilité, de fiabilité, de résilience et d’évolutivité.

Comme l’ensemble de la gamme KP, le pupitre est équipé d’un afficheur couleurs haute résolution. Il offre des couleurs, un contraste, une résolution et un angle de vision bien supérieurs aux afficheurs standards. 14 clés à 4 directions offrent des fonctions Listen/Talk et niveau de point de croisement (cross point level). Le KP-4016 offre une qualité audio supérieure totalement dénués de parasites sonores.

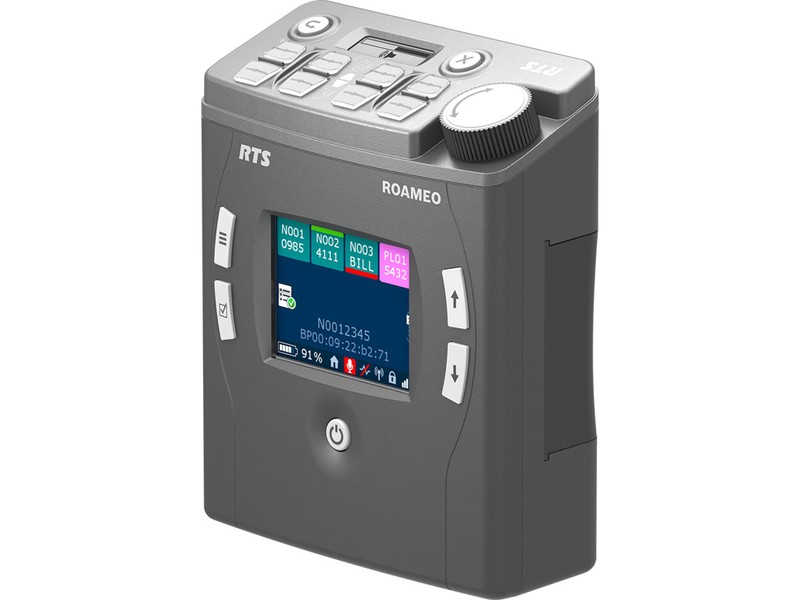

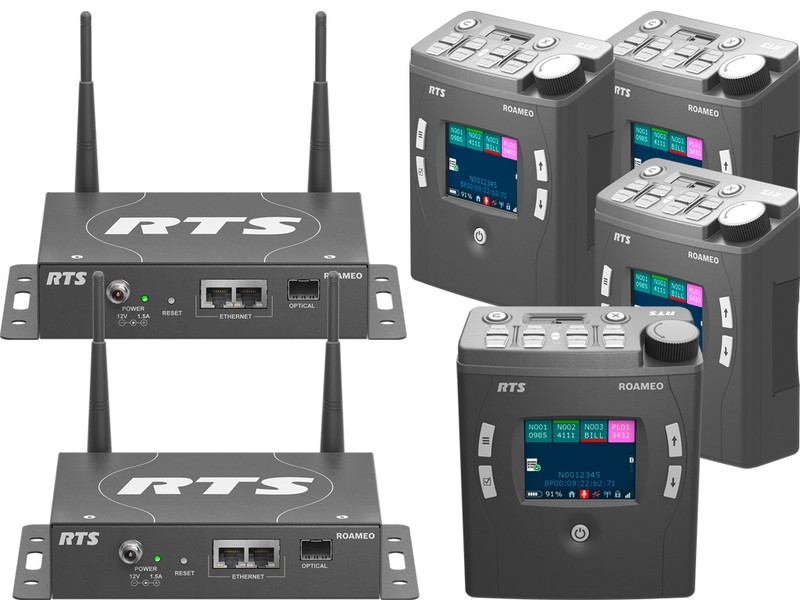

ROAMEO est basé sur la norme DECT (Digital Enhanced Cordless Telecommunications), possédant une bande de fréquences protégée et ne nécessitant aucune licence. Le système fournit sur de larges zones de couverture, un signal audio de haute qualité à un grand nombre d'utilisateurs de manière simultanée et transparente. La configuration de base se compose du boîtier ceinture TR-1800, d’un point d'accès AP-1800 et d’accessoires (chargeur, étui et kit de montage sur pied).

Les dispositifs ROAMEO conviennent à un large éventail d'applications intercom professionnelles où la communication sans fil est essentielle, comme les studios de production, les lieux de productions théâtrales et sportives, les bâtiments commerciaux et institutionnels, ou encore, les car-régies. ROAMEO peut résoudre toute une série de défis en terme de communication en opérant comme un véritable panneau d’ordre sans fil facile à utiliser et facile à déployer. De plus, chaque boîtier ceinture sans fil peut être adressé directement à une matrice RTS câblée, en tant qu’élément de ce système filaire.


Compatibilité & Fiabilité

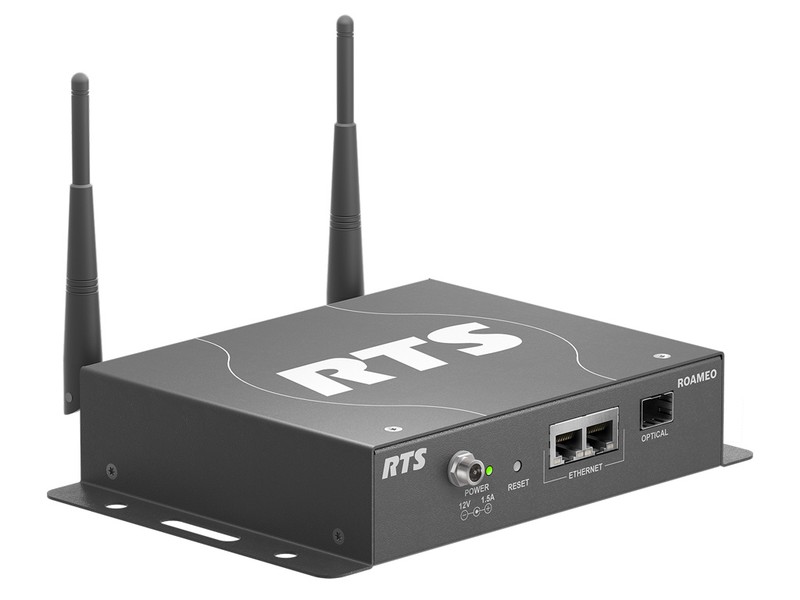

Fonctionnant comme un panneau d’ordre sans fil, ROAMEO peut être entièrement intégré à toutes les matrices RTS numériques existantes. Le système permet aux utilisateurs de s'adresser à des individus ou à des groupes spécifiques. La connexion à une matrice numérique est facilement établie via un seul câble Ethernet et les points d'accès peuvent être chaînés. De taille compacte, le point d'accès AP-1800 est protégé par son solide boîtier en aluminium et est conçu pour se positionner sur toute surface verticale ou horizontale.

Les points d'accès AP-1800 convertissent les signaux DECT en technologie OMNEO IP compatible Dante™, offrant ainsi le meilleur niveau d’interopérabilité, de flexibilité, de fiabilité et de résilience (une solution véritablement à l'épreuve du temps qui assure également la connectivité à un large éventail de produits tiers).

Contient : 4 boîtiers ceinture TR 1800, 2 points d'accès AP 1800 avec alimentation, 2 kits POE, 2 kits de montage sur pied, 8 batteries, 1 chargeur 4 slots, 4 casques PH88 ou PH44.

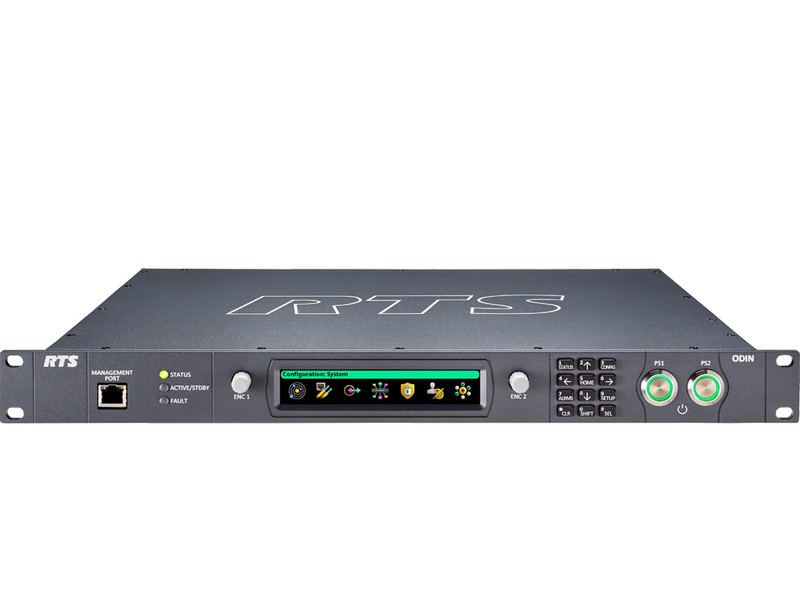

- Prend en charge jusqu'à 40 beltpacks OMNEO, DBP ou ROAMEO.
- Connectivité OMNEO via des connexions RJ45 ou fibre.
- 4 ports analogiques AI/O 4-fils et 4 ports analogiques 2-fils (formats RTS / Audiocom / Clear-Com).
- Prend en charge jusqu'à 8 keypanels (n'importe quel mélange analogique / OMNEO / RVON) en fonction de la licence produit. (Maximum 4 analogiques)
- Jusqu'à 4 canaux RVON pour la mise en réseau à distance avec d'autres équipements compatibles RVON.
- Prise en charge des codecs RVON, G.711, G.729ab et G.722.
- Une sortie d'annonce Stage announce analogique et 2 entrées programme analogique.

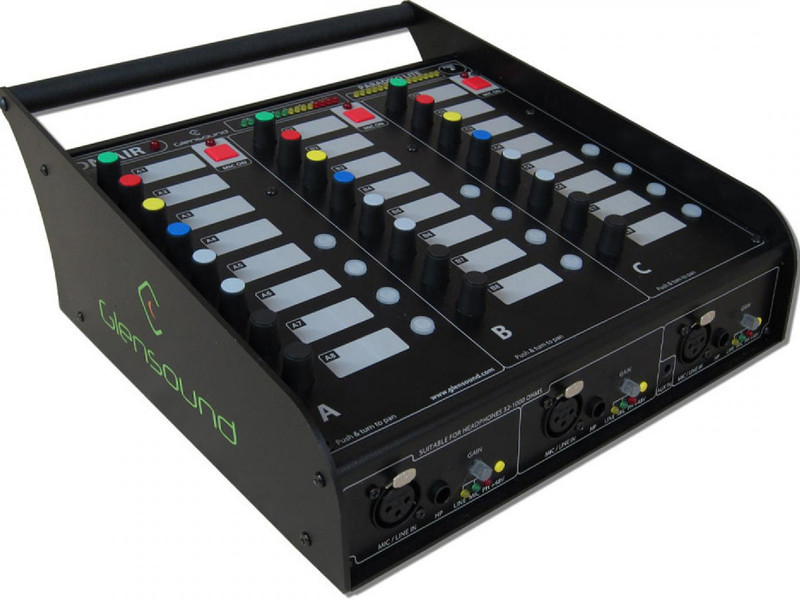

Le PARADISO LITE est une unité 3 commentateurs Dante AES67. Il est pourvu de 8 entrées monitoring et de 3 circuits de monitoring, tous munis de commandes complètes sur 3 sections indépendantes.

L’interface audio sur réseau DANTE™ offre des ports CAT5 (primaire et redondant), ainsi qu’une alimentation interne et une entrée DC externe pour redondance d’alimentation.

Le PARADISO LITE peut également être utilisé indépendamment du réseau DANTE™ puisque toutes les I/O audio sont disponibles sur les XLR placées à l’arrière du boîtier.

La conguration du réseau se fait via le logiciel «Dante Controller», ou «Remote Engineer» permettant la prise de commande à distance des fonctions de l’unité.


EN BREF :
- Unité 3 commentaires
- Convient pour 3 commentateurs sur 1 programme ou 3 programmes séparés
- Réseau audio DANTE™ redondant
- Deux interfaces réseau : cuivre et fibre
- Plusieurs sources d'alimentation (PoE x 2) et DC
- Amplicateurs microphones qualitatifs
- Entrées et sorties analogiques locales et AES3 pour une redondance supplémentaire
- Comprend un compresseur / limiteur qualitatif interne
- Application Windows 10 pour la commande à distance et la configuration

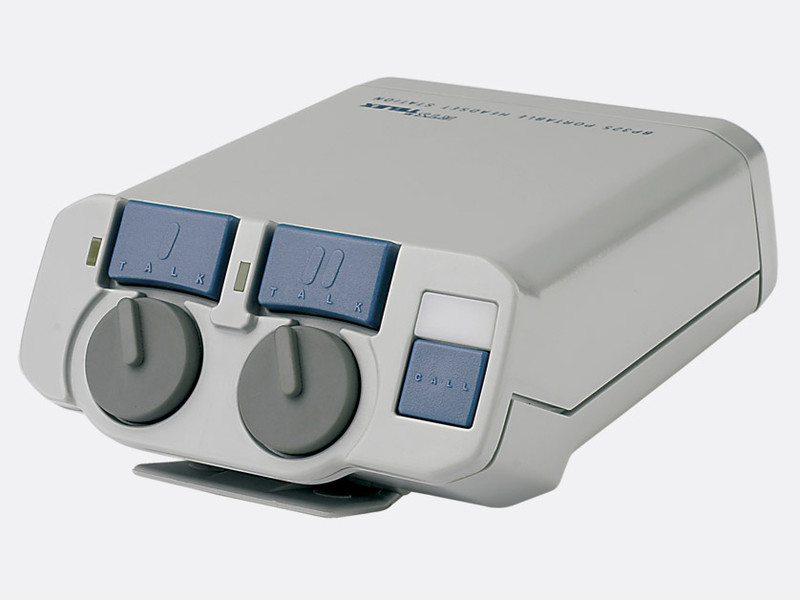

Dédié au reseau 2 fils RTS le BP325 est un boîtier ceinture qui offre deux canaux indépendants d'intercom bidirectionnelle simultanée. A l'ntérieur du boitier des dip-switch permettent de configurer le boitier en fonction des besoins, par exemple: bouton en mode fugitif ou encore utilisation d'un seul canal. Comprend des boutons Talk/Listen individuels, une entrée programme avec réglage de niveau, des connecteurs de casque A4F/A5F, une fonction de coupure de micro à distance et un témoin d’appel.

inclus 4 belt-pack TR 825

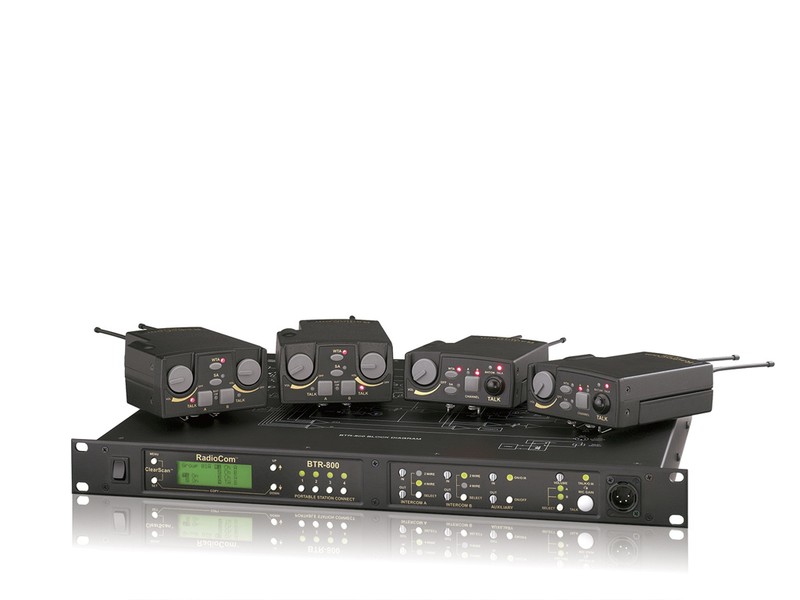

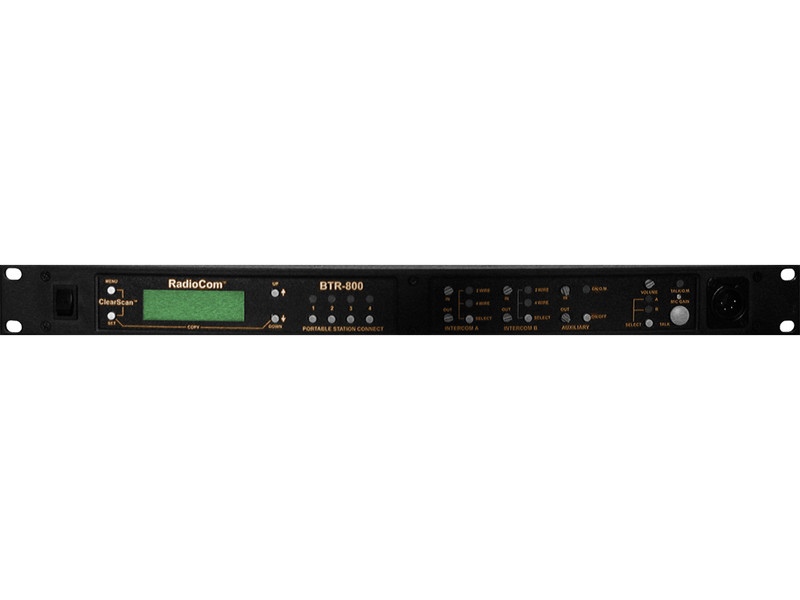

Le système intercom sans fil BTR 800 de RTS est l'aboutissement en matière de communications full duplex, haute-fidélité. Le système BTR 800 comprend la station de base, et jusqu'à 4 boîtiers-ceinture, l'ensemble fonctionnant en mode full duplex. La BTR 800 permet de générer 2 canaux audio. La BTR 800 est prévu pour fonctionner aussi bien seul qu'en liaison avec des systèmes 2 fils tel que RTS, Clearcom, des matrices ou tout autre équipement d'intercom 4 fils. La base est équipée d’entrées/sorties auxiliaires audio symétriques. La BTR 800 a été conçu pour offrir des communications de haute qualité. Opérant dans la bande de fréquences 482-632 MHz, Les boîtiers ceintures offrent une autonomie allant jusqu’à 12 heures, en fonctionnement continu, avec des piles alcalines courantes.
Vous pouvez connecter jusqu'à 4 postes sur une même station BTR 800.

Spécifications

Général
-Gamme de fréquence F1 = RF : 482-500 MHz, 614-632 Mhz (18 Mhz TX et RX)
-Alimentation : 100-240 VAC, 50-60 Hz, Prise IEC
-Entrée 4-fils : Ajustable ligne (2 Vrms typique)
-Sortie 4-fils : Ajustable ligne (2 Vrms typique)
-2 fils Radiocom: Ajustable entrée/sortie ligne (1 Vrms typique), impédance ligne 300 Ohms
-2 fils RTS : Ajustable entrée/sortie ligne (0.775 Vrms typique), impédance ligne 200 Ohms
-2 fils ClearCom™: Ajustable entrée/sortie ligne (1 Vrms typique), impédance ligne 200 Ohms
-Entrée auxiliaire : Ajustable (2 Vrms typique)
-Sortie auxiliaire : Ajustable (2 Vrms typique) 600 Ohms
-Sensibilité entrée Micro : 9 mV
-Sortie casque (local) : 40mW 600 Ohms(1% Distortion)
