Studio Technologies Model 45DR   Interface intercom Party-Line 2 canaux vers Dante™

Location : 95€ HT / jour (114.00€ TTC)
Téléchargements
Dimensions
221 x 44 x 211 mm
Poids (kg)
0,770

Le MODEL 45DR Dante™ est une interface intercom 2 canaux Party-Line (PL) vers Dante™. Il est conçu pour les applications qui utilisent la technologie analogique Party-Line 2-fils. Ce type d'intercom est communément utilisé dans le monde du broadcast et du live ou au sein d'entreprises où une solution fiable et facile à utiliser est souhaitée. La série d'intercom 2-fils TW de RTS® est entièrement compatible avec le MODEL 45DR.

La technologie IP Audio sur réseau de Dante™ est utilisée pour le transport des données des canaux audio (2 canaux d'envoi et 2 canaux de réception) associés au circuit Party-Line. Deux circuits hybrides avec nulling automatique offrent une excellente qualité audio et peu de perte en ligne (ces circuits hybrides sont aussi appelés convertisseurs 2-fils/4-fils). Le MODEL 45DR est bien entendu compatible avec les derniers équipements audio et broadcast utilisant la technologie Dante™. Une connexion Ethernet est tout ce qu'il faut pour intégrer le MODEL 45DR à votre réseau audio.

Le MODEL 45DR peut s'interconnecter avec des dispositifs tels que des systèmes de matrice intercom, des processeurs DSP ou des consoles audio et est entièrement compatible avec les matrices d'intercom RTS® ADAM® OMENO®. Deux unités MODEL 45DR peuvent également être raccordées entre elles par le biais d'un réseau ethernet associé (quelque soit la distance entre les 2 unités) et ainsi faire la liaison entre deux circuits intercom Party-Line distants. L'alimentation peut se faire via un bloc 12V externe ou via le réseau (PoE) en fonction de la configuration d'utilisation. Le MODEL 45DR peut également fournir une source d'alimentation Party-Line et faire office de terminaison d'impédance, permettant ainsi le raccordement de boîtier-ceintures tels que les BP-325 de RTS®. Mais l'unité peut aussi être raccordée à un circuit intercom alimenté et terminé. Les vumètres audio fournissent une confirmation de la performance du système pendant l'installation et le fonctionnement.

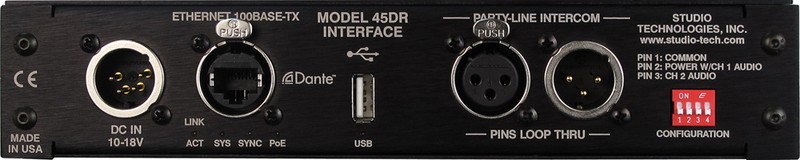

Des connections standards sont utilisées pour l'intercom Party-Line, Ethernet et l'alimentation. De taille compacte (1/2 U) le MODEL 45DR pèse un peu moins d'un kilogramme, ce qui le rend adapté à une utilisation nomade.

En Bref :

  • Technologie Audio-over-Ethernet Dante™
  • Source d'alimentation Party-Line intégrée
  • Deux circuits hybrides avec Nulling automatique (convertisseurs 2-fils/4-fils)

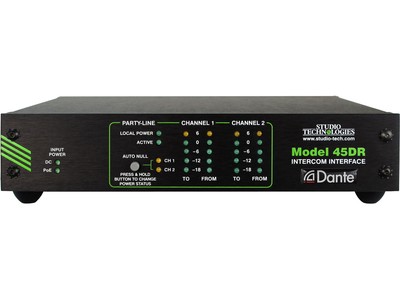

  • Vumètres niveau d'entrée et de sortie
  • Excellente qualité audio
  • Alimentation PoE et 12V (DC)
  • Connecteurs standards


APPLICATIONS :
Le MODEL 45DR peut être utilisé essentiellement de 2 manières différentes : soit pour rendre compatible une matrice intercom avec un circuit Party-Line, soit pour relier deux circuits Party-Line indépendants.

Les ports d'une matrice intercom compatible Dante™, telle que l'ADAM avec OMNEO de RTS®, peuvent être routés vers les canaux d'entrée (récepteur) et de sortie (émetteur) Dante™ du MODEL 45DR qui se chargera de convertir ensuite les signaux en 2-fils. Ainsi, l'ajout d'un circuit intercom 2-fils à un système RTS+OMNEO devient un jeu d'enfant !
Mais le MODEL 45DR peut tout aussi facilement être utilisé avec une matrice non compatible Dante™. Une interface externe peut être utilisée pour convertir les ports d'intercommunication analogiques en canaux Dante™. Une fois numérisés, ces canaux peuvent être interconnectés avec les canaux d'entrée et sortie du MODEL 45DR.

Deux circuits d'intercom Party-Line distincts peuvent facilement être interconnectés à l'aide de deux unités MODEL 45DR. Une unité est raccordée à chaque circuit Party-Line, ainsi qu'au réseau Dante™. L'application Dante™ Controller sera ensuite utilisée pour acheminer les canaux audio entre les deux unités.

Le MODEL 45DR peut également être utilisé pour bridger un circuit intercom 2-fils avec d'autres circuits Party-Line 1 ou 2 canaux. Cela implique l'utilisation d'un MODEL 45DR pourvu d'un circuit 2-canaux, avec une ou deux unités de MODEL 45DC (interface intercom comportant 2 circuits mono-canal). Ces circuits mono-canal sont typiquement pris en charge par les équipements de marque Clear-Com®.
