Interphonie
-
DBP
Le DBP (Digital Belt Pack) est un boîtier-ceinture filaire quatre canaux / quatre boutons (4 conférences Partyline simultanées sur un pool de 16 au maximum), fonctionnant sur PoE+ (802.3af et 802.3at) et se raccordant à l'aide de la technologie IP OMNEO. Sa conception hybride unique permet au DBP de prendre en charge à la fois les modes Partyline numérique et keypanel matriciel. En mode Partyline numérique, le DBP se connecte à une station maitre OMS (jusqu’à 40 unités, mais peut également être connecté directement, via OMNEO, à l'un des produits matriciels RTS. Ce qui inclut les cartes OMI des matrices ADAM ou ADAM-M (jusqu’à 64 unités) ou les ports OMNEO sur la matrice ODIN (jusqu’à 128 unité). Connecté à une matrice RTS OMNEO, le DBP se comporte alors comme un panneau d’ordre filaire à 4 boutons. Le DBP détermine automatiquement le mode de fonctionnement correct dès sa mise sous tension (connexion en Partyline numérique à l’OMS ou connexion en mode « keypanel » à la matrice).
Grâce au PoE, le DBP récupère l'alimentation via un switch conforme 802.3af ou 802.3at. Un port Ethernet (PoE In) est disponible pour un raccordement à un équipement d'alimentation électrique compatible PoE. Un deuxième port (PoE Out) est également présent pour permettre une connexion en série avec un maximum de 6 autres unités DBP. Le DBP est livré dans un boîtier robuste et conforme à la norme IP-53. Il dispose d'un écran TFT couleurs et d'une interface de menus basée sur des icônes permettant une configuration simple des préférences clés par l’utilisateur lui-même.
Enfin, le DBP prend également en charge la connectivité audio Bluetooth avec un casque, un téléphone portable ou un appareil de streaming audio (via dongles spécifiques), ce qui facilite l'intégration d'autres types d'appareils dans le système et permet au DBP de servir de station de base "fixe" pendant que l'utilisateur se déplace librement.
EN BREF :
- Boitier-ceinture hybride Partyline / Keypanel Matriciel
- 4 conférences Partyline simultanées sur un pool de 16 au maximum
- Possibilité de connecter en série (daisy chain) jusqu’à 6 DBP via PoE
- Qualité audio supérieure et plancher de bruit plus faible
- Connectivité Bluetooth (via clé IO Gear GBU522 ou LM Technologies LM506).
- PoE ( 802.3af ou 802.3at)
- Prise casque audio XLR (3 terminaisons disponibles) et TRS 3,5 mm
- Retour haptique pour les appels CALL (et autres alertes)
- Installation et configuration basées sur interface graphique intuitive
- Possibilité d'attribuer à chacun des 4 boutons, une fonction de contrôle de relais -
Paradiso Lite
Le PARADISO LITE est une unité 3 commentateurs Dante AES67. Il est pourvu de 8 entrées monitoring et de 3 circuits de monitoring, tous munis de commandes complètes sur 3 sections indépendantes.
L’interface audio sur réseau DANTE™ offre des ports CAT5 (primaire et redondant), ainsi qu’une alimentation interne et une entrée DC externe pour redondance d’alimentation.
Le PARADISO LITE peut également être utilisé indépendamment du réseau DANTE™ puisque toutes les I/O audio sont disponibles sur les XLR placées à l’arrière du boîtier.
La conguration du réseau se fait via le logiciel «Dante Controller», ou «Remote Engineer» permettant la prise de commande à distance des fonctions de l’unité.
EN BREF :
- Unité 3 commentaires
- Convient pour 3 commentateurs sur 1 programme ou 3 programmes séparés
- Réseau audio DANTE™ redondant
- Deux interfaces réseau : cuivre et fibre
- Plusieurs sources d'alimentation (PoE x 2) et DC
- Amplicateurs microphones qualitatifs
- Entrées et sorties analogiques locales et AES3 pour une redondance supplémentaire
- Comprend un compresseur / limiteur qualitatif interne
- Application Windows 10 pour la commande à distance et la configuration -
BP325
Dédié au reseau 2 fils RTS le BP325 est un boîtier ceinture qui offre deux canaux indépendants d'intercom bidirectionnelle simultanée. A l'ntérieur du boitier des dip-switch permettent de configurer le boitier en fonction des besoins, par exemple: bouton en mode fugitif ou encore utilisation d'un seul canal. Comprend des boutons Talk/Listen individuels, une entrée programme avec réglage de niveau, des connecteurs de casque A4F/A5F, une fonction de coupure de micro à distance et un témoin d’appel.
-

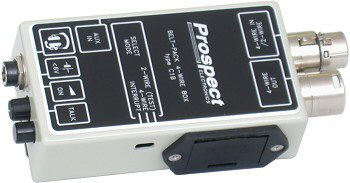

C1B
Le C1B est un boîtier 4 fils compact, alimenté par pile. Les modes de fonctionnement programmables permettent de l'adapter à diverses applications de broadcast en studio ou en extérieur.
-
C1ND
Le Prospect C1ND est un boîtier 4 fils de table, il intégre un haut-parleur, une embase pour micro col de cygne et une embase XLR4F pour le branchement d'un micro-casque, le bouton de talk est programmable, en mode fugitif, latch ou auto, enfin il est équipé d'une entrée 4 fils et d'une entrée IFB.
-
C6LX
Grille de distribution audio 6x6 avec réglage de niveaux.
Nombre d'entrées : 6 entrées XLR3
Type d'entrées : Entrées lignes sur transformateur sous impédance 10 k-Ohms
Modes de fonctionnement : Sélection de l'affectation desentrées sur les sorties
Réponse en fréquence : -3 dB à 50 Hz et à 20 KHz
Nombre de sorties : 6 sorties XLR3
Type de sorties : Sorties en lignes sur transformateur sous impédance 50 Ohms
Indications : Led overload par canal
Contrôles : niveau d'entrée et de sortie par canal
Commutateurs : 36 commutateurs (6x6) de sélection de signal en façade
Diaphonie : -50 dB à 10 kHz -
C6R
Le Prospect C6R est boîtier d’ordres 6 canaux 4 fils, il est doté d'une entrée programme qui peut-être commutée sur n'importe quel canal afin de créer un ou plusieurs IFB.
Il dispose d'un controle de volume et un bouton de talk par canal, un volume général, une entrée micro et un Hp, ainsi qu'une XLR4F pour brancher un micro-casque.
Enfin le canal 6 peut-être utilisé en mode 2 fils.
-

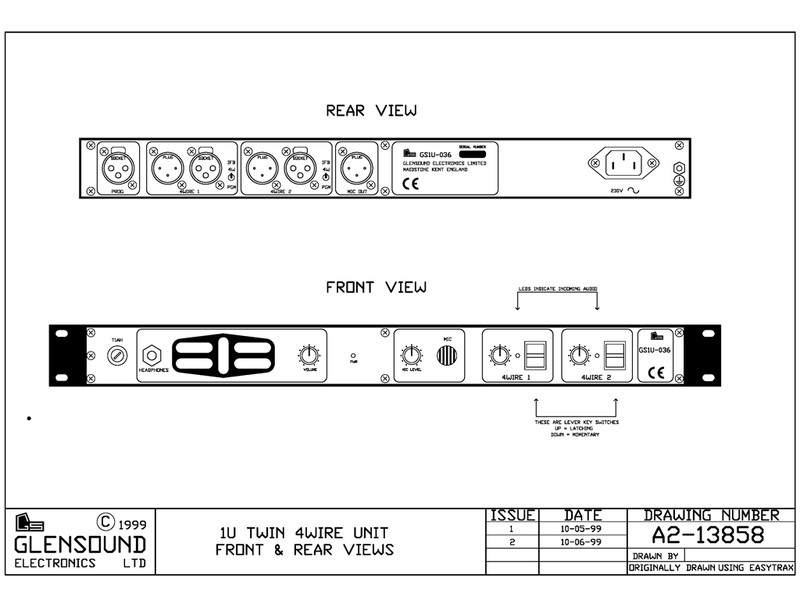

GS-1U036
- Mains Powered
- 19 Inch 1RU
- Deux circuits 4 fils
- Micro en face avant avec contrôle de gain
- Circuit compresseur/ limiteur pour micro
- Lazy Mic output
- Individual front panel lever keys for switched output to either 4 wire circuit
- 4 wire inputs & outputs transformer balanced
- Input level controls & signal present LEDs
- Haut-parleur intégré en face avant
- Embase casque Jack en face avant (breaks LS)
- Variable LS dim (when lever key switched)
- Separate program input
- Program input can be routed to either 4 wire output
- 4 fils input 1 can be routed to 4 fils output 2
- 4 fils input 2 can be routed to 4 fils output 1
-

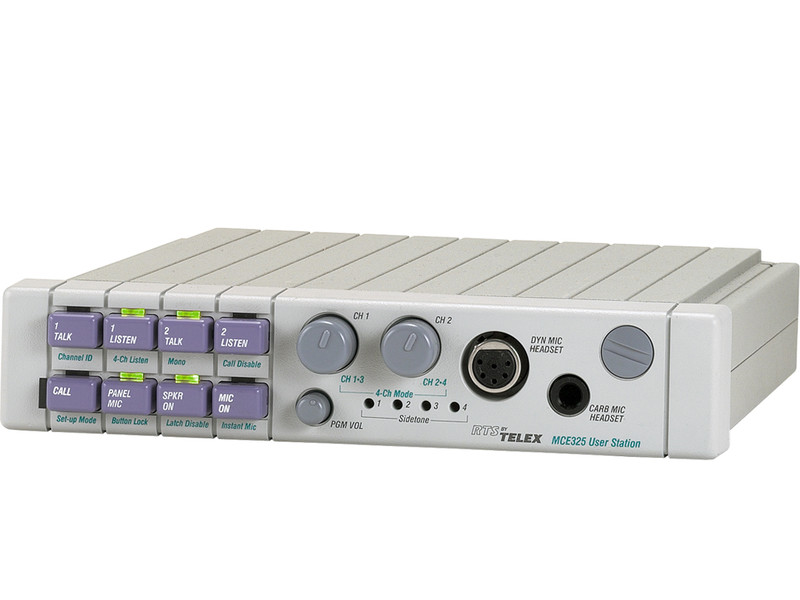

MCE325
Station 2/4 canaux programmable. La MCE325 propose une interface assistée par microprocesseur programmable par l'utilisateur pour un plus haut degré de souplesse et d'universalité.
Une conception modulaire exclusive permet cinq configurations différentes. Elle possède un circuit limiteur microphone, deux puissants amplificateurs casques,
commutation de canal silencieuse, fonctionnement en VOX, sorties GPI, IFB/ISO et contrôles de fonctionnement simplifiés.
L'utilisateur peut parler indépendamment ou silmutanément sur deux, trois ou quatre canaux. -

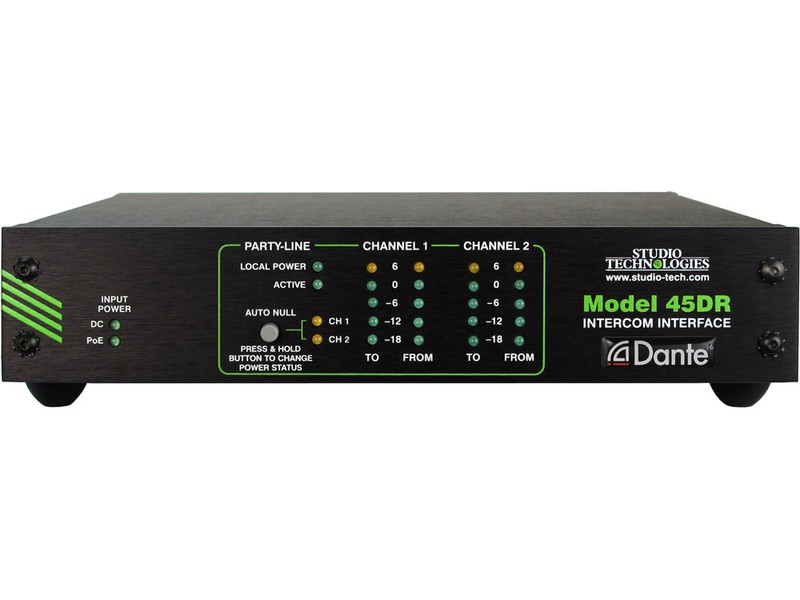

Model 45DR
Le MODEL 45DR Dante™ est une interface intercom 2 canaux Party-Line (PL) vers Dante™. Il est conçu pour les applications qui utilisent la technologie analogique Party-Line 2-fils. Ce type d'intercom est communément utilisé dans le monde du broadcast et du live ou au sein d'entreprises où une solution fiable et facile à utiliser est souhaitée. La série d'intercom 2-fils TW de RTS® est entièrement compatible avec le MODEL 45DR.
La technologie IP Audio sur réseau de Dante™ est utilisée pour le transport des données des canaux audio (2 canaux d'envoi et 2 canaux de réception) associés au circuit Party-Line. Deux circuits hybrides avec nulling automatique offrent une excellente qualité audio et peu de perte en ligne (ces circuits hybrides sont aussi appelés convertisseurs 2-fils/4-fils). Le MODEL 45DR est bien entendu compatible avec les derniers équipements audio et broadcast utilisant la technologie Dante™. Une connexion Ethernet est tout ce qu'il faut pour intégrer le MODEL 45DR à votre réseau audio.
Le MODEL 45DR peut s'interconnecter avec des dispositifs tels que des systèmes de matrice intercom, des processeurs DSP ou des consoles audio et est entièrement compatible avec les matrices d'intercom RTS® ADAM® OMENO®. Deux unités MODEL 45DR peuvent également être raccordées entre elles par le biais d'un réseau ethernet associé (quelque soit la distance entre les 2 unités) et ainsi faire la liaison entre deux circuits intercom Party-Line distants. L'alimentation peut se faire via un bloc 12V externe ou via le réseau (PoE) en fonction de la configuration d'utilisation. Le MODEL 45DR peut également fournir une source d'alimentation Party-Line et faire office de terminaison d'impédance, permettant ainsi le raccordement de boîtier-ceintures tels que les BP-325 de RTS®. Mais l'unité peut aussi être raccordée à un circuit intercom alimenté et terminé. Les vumètres audio fournissent une confirmation de la performance du système pendant l'installation et le fonctionnement.
Des connections standards sont utilisées pour l'intercom Party-Line, Ethernet et l'alimentation. De taille compacte (1/2 U) le MODEL 45DR pèse un peu moins d'un kilogramme, ce qui le rend adapté à une utilisation nomade.
En Bref :- Technologie Audio-over-Ethernet Dante™
- Source d'alimentation Party-Line intégrée
- Deux circuits hybrides avec Nulling automatique (convertisseurs 2-fils/4-fils)
- Vumètres niveau d'entrée et de sortie
- Excellente qualité audio
- Alimentation PoE et 12V (DC)
- Connecteurs standards
APPLICATIONS :
Le MODEL 45DR peut être utilisé essentiellement de 2 manières différentes : soit pour rendre compatible une matrice intercom avec un circuit Party-Line, soit pour relier deux circuits Party-Line indépendants.
Les ports d'une matrice intercom compatible Dante™, telle que l'ADAM avec OMNEO de RTS®, peuvent être routés vers les canaux d'entrée (récepteur) et de sortie (émetteur) Dante™ du MODEL 45DR qui se chargera de convertir ensuite les signaux en 2-fils. Ainsi, l'ajout d'un circuit intercom 2-fils à un système RTS+OMNEO devient un jeu d'enfant !
Mais le MODEL 45DR peut tout aussi facilement être utilisé avec une matrice non compatible Dante™. Une interface externe peut être utilisée pour convertir les ports d'intercommunication analogiques en canaux Dante™. Une fois numérisés, ces canaux peuvent être interconnectés avec les canaux d'entrée et sortie du MODEL 45DR.
Deux circuits d'intercom Party-Line distincts peuvent facilement être interconnectés à l'aide de deux unités MODEL 45DR. Une unité est raccordée à chaque circuit Party-Line, ainsi qu'au réseau Dante™. L'application Dante™ Controller sera ensuite utilisée pour acheminer les canaux audio entre les deux unités.
Le MODEL 45DR peut également être utilisé pour bridger un circuit intercom 2-fils avec d'autres circuits Party-Line 1 ou 2 canaux. Cela implique l'utilisation d'un MODEL 45DR pourvu d'un circuit 2-canaux, avec une ou deux unités de MODEL 45DC (interface intercom comportant 2 circuits mono-canal). Ces circuits mono-canal sont typiquement pris en charge par les équipements de marque Clear-Com®. -

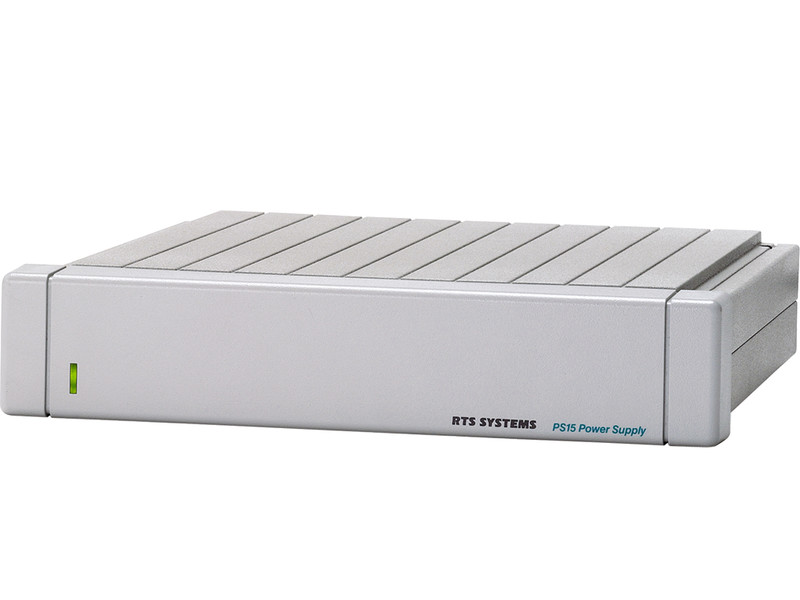

PS15
-

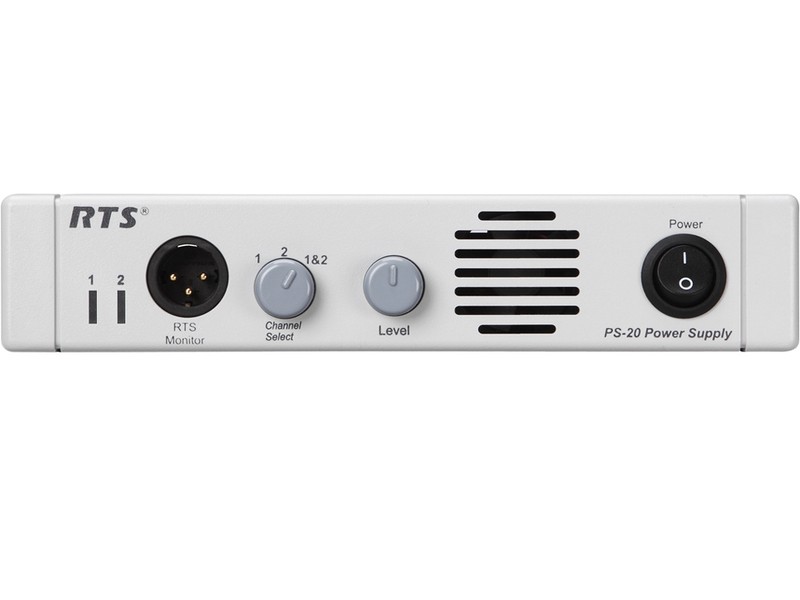

PS20
-
Pupco2
Lire la suite... -

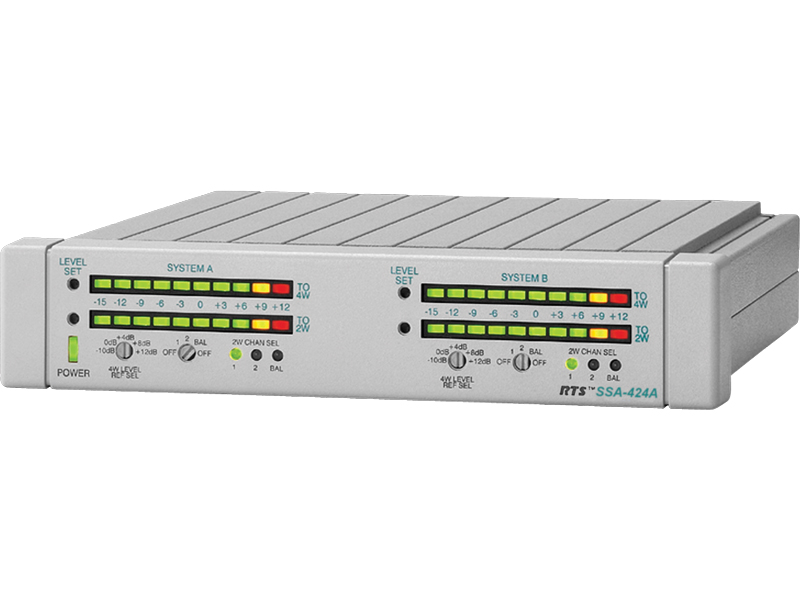

SSA-424
Interface double numérique, 2 canaux partyline vers 2 canaux 4 fils, autonulling. Les circuits 2 fils peuvent être symétriques ou asymétriques. Cela permet à l'utilisateur d'interfacer des systèmes RTS TW ou Audiocom à une matrice intercom. La SSA-424 propose un traitement numérique du signal si évolué que le zéro des circuits 2 fils et 4 fils est réalisé automatiquement. La façade de l'appareil a des crêtemètres qui permettent à l'utilisateur de faire correspondre le niveau de l'Audio 2 fils à celui de l'Audio 4 fils.
La SSA-424 facilite l'interfaçage 2/4 fils avec peu ou pas de configuration nécessaire. Cela signifie que l'utilisateur peut interconnecter les deux systèmes et "ajouter" des utilisateurs sur le système 2 fils sans avoir à réinitialiser ou régler l'interface.
