Les différentes topologies de réseaux utilisées par EtherSound™
La norme EtherSound™ autorise différentes topologies de réseau permettant de s'adapter aux différents besoins.

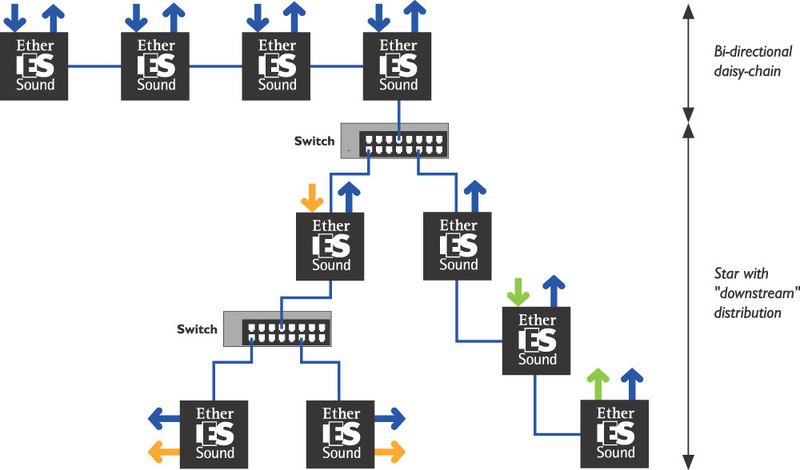

Le câblage en cascade ou sidechain, mode bidirectionnel
Dans le cadre du câblage en cascade, les machines sont cablées les unes derrière les autres : la sortie de l'une est branchée sur l'entrée de la suivante. C'est la configuration classique du réseau EtherSound™.
Le câblage en étoile, mode unidirectionnel
Dans le cadre du cablage en étoile, on utilise un switch Ethernet standard pour répartir la sortie d'un appareil vers l'entrée de plusieurs autres. L'inconvénient de cette configuration est la perte de la bi-directionalité.
Le câblage en étoile, avec la matrice Auvitran
Dans ce cas nous utilisons une matrice AV500M de chez Auvitran cette derniere autorise le cablage en étoile sans la perte de bi-directionalité, elle permet l'agrégation de 5 réseaux EtherSound™ et de créer ainsi un réseau avec une capacité allant jusqu'à 320x320.
Directivité des trames
EtherSound™ propose 2 modes de directivité :
- le mode unidirectionnel
- le mode bidirectionnel
En mode unidirectionnel, la trame EtherSound™ "descend" du primary master jusqu'à la dernière machine de la chaîne. Il est utilisable avec tous les types de câblage (cascade, étoile ou hybride). Par contre, inconvénient majeur, comme son nom l'indique, ce mode n'est pas bidirectionnel, seules les machines en aval accèdent aux données écrites dans la trame par une machine en amont.
En mode bidirectionnel, la trame EtherSound™ "descend" jusqu'à la machine dont on a activé le loopback (on peut l'activer sur plusieurs machines) puis remonte jusqu'en haut de la chaîne. De fait, toutes les machines de la chaîne ont accès à ce qui est écrit dans la trame que ce ce soit un signal ascendant ou descendant.
